德爾塔巴流量計-儀表百科
發布時間：2025-04-29 08:39:48
德爾塔巴流量計是基于皮托管測速原理發展起來的，它由傳感器、取壓口、差壓變送器及流量積算儀組成。傳感器橫穿管道內部與管道軸線垂直，在傳感器迎流面上設有多個總壓檢測孔，在檢測桿背流面上設有多個靜壓檢測孔，分別由總壓導壓管和靜壓導壓管引出，根據總壓與靜壓的差壓值，計算流經管道差壓值。德爾塔巴流量計具有壓損小、結構簡單、可靠性高等優點，已被廣泛應用于石油、石化、電力及化工等眾多領域。

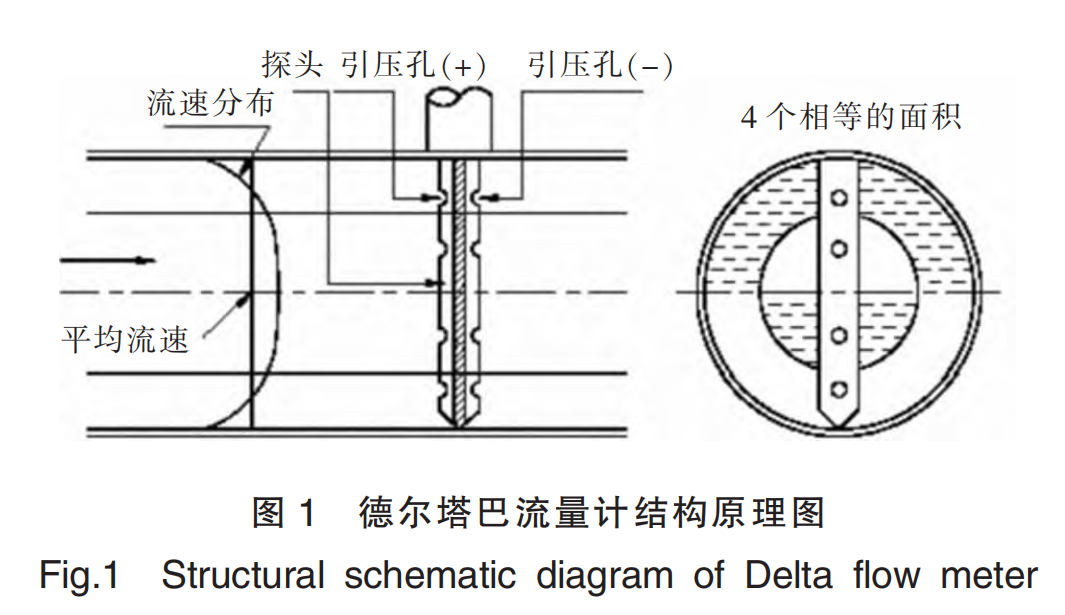

德爾塔巴流量計基于差壓式原理，插入式工作方式，通過流體流過探頭時產生的差壓變化來計算閉合管道中的流體的質量流量或體積流量。其結構原理圖如圖1所示。
德爾塔巴流量計與孔板流量計等差壓式流量計一樣都遵循伯努利方程，將德爾塔巴傳感器檢測桿插入管道中，當流體流過檢測桿時，在其前部產生一個高壓分布區即為總壓，在其兩側后部產生一個低壓分布區即為靜壓，高低壓區的流體通過總壓孔和靜壓孔進入到總壓腔及靜壓腔，壓力在腔體內平均之后，分別由總壓管及靜壓管引出，通過總壓及靜壓之差可以推算出流體的流量。
嘉可儀表生產的差壓類流量計種類齊全，主要有孔板流量計、平衡流量計、V錐流量計、楔形流量計、彎管流量計、噴嘴流量計、文丘里流量計、威力巴流量計、德爾塔巴流量計、阿牛巴流量計、畢托巴流量計等。
